横型乾燥機

正確な感光乳剤の膜厚管理に横型乾燥機

感光乳剤を乾燥する場合、塗布された枠を立てて乾燥するよりは横に寝かせて乾燥するほうが、膜厚の管理が正確に行えます。
本機は横置きで、かつ塗布面を下にして乾かせる乾燥機です。
ミノコーティングマシーンMCM-Lと併用する事で大きな効果が得られます。

商品の特長など

■特長

・乳剤乾燥中の液ダレによる膜厚の不均衡を防ぎ、スクリーンのオープニング部への乳剤の充填を良くします。
・版枠サイズを問わず、印刷面を下にして乾燥できます。
・温度コントロールにSSRを使い、乾燥温度を安定させます。
・充分な能力のファンで速やかな乾燥と温度分布の均一性に優れます。
・吸気口、ファン吹き出し口に防塵対策のフィルターを取り付け。



■外形図

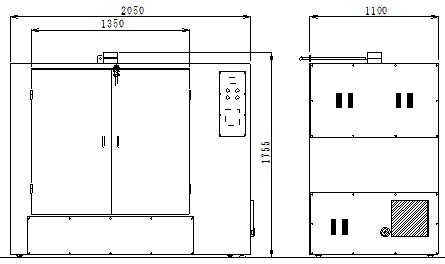

・MHD-100120

横型乾燥機MHD100120外形図



・MHD-150250

横型乾燥機MHD150250外形図



■仕様

モデル MHD-100120 MHD-125160 MHD-150250
最大枠寸法 1000×1200mm 1250×1600mm 1500×2500mm
段数 8 8 8
ヒーター(非防爆) 3.6Kw 3.6Kw 6.6Kw
シロッコファン #1.5 0.4Kw #1.75 0.75Kw #2.0 1.5Kw
電源 200V3相 4Kw 200V3相 4.35Kw 200V3相 8.1Kw
機械寸法(W×L×H) 2050×1110×1755mm 2600×1360×1883mm 3500×1610×1883mm
重量 420Kg 470Kg 550Kg

MCM-Lとの併用が最良

類似する製版機械

<

>
